Co je teflonový drát? Průvodce výběrem fluoroplastových kabelů

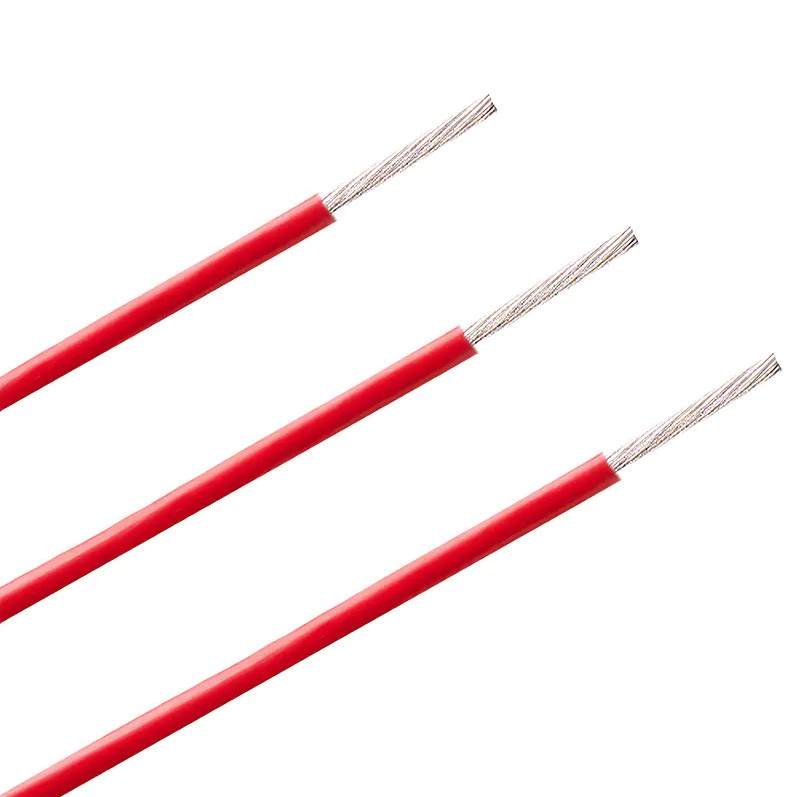

V náročných prostředích s teplotními rozpětími od -65 °C až 260 °C , Teflonový drát (fluoroplastem izolovaný drát) se stal základním podpůrným materiálem pro letectví, nová energetická vozidla, lékařská zařízení a výrobu polovodičů díky své vynikající chemické inertnosti a dielektrickému výkonu. Ve srovnání s PVC nebo XLPE izolovanými dráty dosahuje teflonová izolace vyššího jmenovitého napětí při tenčích tloušťkách stěn, což umožňuje zařízení dosáhnout jak vysoké spolehlivosti, tak výhod nízké hmotnosti v omezeném prostoru.

Tři jádrové materiálové systémy teflonového drátu

Teflon není jediný materiál, ale zahrnuje tři fluoroplasty: PTFE, FEP a PFA. Každý se liší teplotním hodnocením, způsobem zpracování a mechanickými vlastnostmi a nesprávný výběr přímo ovlivní životnost a bezpečnost zařízení.

PTFE (polytetrafluorethylen) drát

PTFE nabízí nejlepší teplotní výkon mezi fluoroplasty, s nepřetržitou provozní teplotou 260 °C . Vzhledem ke své extrémně vysoké viskozitě taveniny jej nelze zpracovat běžným vytlačováním a místo toho se vyrábí skrz obalování páskou a spékání . Tento proces poskytuje PTFE drátu extrémně nízkou deformaci prouděním za studena a téměř nulovou absorpci vlhkosti, takže je ideální pro scénáře pevného zapojení vystaveného po dlouhou dobu vysokoteplotní páře nebo chemickým médiím.

Drát FEP (Fluorated Ethylene Propylene).

FEP lze zpracovávat vytlačováním taveniny s nepřetržitou provozní teplotou 200 °C . Při zachování chemické stability srovnatelné s PTFE nabízí vyšší dielektrickou pevnost a lepší nákladovou efektivitu, což z něj dělá nejrozšířenější typ teflonového drátu pro kabely senzorů, řídicí signální vedení a průmyslovou kabeláž na dlouhé vzdálenosti.

PFA (Perfluoralkoxy) drát

PFA kombinuje 260 °C temperature resistance PTFE s vytlačovací zpracovatelností FEP, při demonstraci vynikající mechanická houževnatost a delší životnost při vysokých teplotách. Tato vlastnost z něj činí preferovanou volbu pro zapojení pohyblivých částí v zařízeních pro výrobu polovodičů.

Technologie pokovování vodičů určuje spolehlivost při vysokých teplotách

Teflonové izolační materiály vyžadují vysokoteplotní zpracování, během kterého jsou holé měděné vodiče vysoce náchylné k oxidaci, což vede ke zhoršené vodivosti nebo dokonce k selhání kontaktu. Volba pokovení vodiče je tedy přímo spojena s typem izolačního materiálu a je kritickým faktorem pro zajištění dlouhodobého stabilního provozu teflonového drátu.

• Postříbřená měď (SPC): Výrazně zlepšuje vodivost a účinně zabraňuje oxidaci níže 200 °C ; standardní konfigurace pro vysokofrekvenční kabely FEP.
• Niklovaná měď (NPC): Vrstva niklu tvoří robustní tepelnou bariéru a je nezbytnou volbou pro dráty PFA a PTFE pracující při 260 °C .
• Pocínovaná měď: Cenově efektivní řešení pro FEP drát v nepřetržitém provozu níže 150 °C .

Procesy splétání vodičů se musí přísně řídit normami ASTM a UL, aby byla zajištěna maximální flexibilita a zároveň se zabránilo pronikání chemických médií nebo vlhkosti podél jádra vodiče.

Aplikační hodnota teflonového drátu ve čtyřech kritických odvětvích

Teflonový drát není univerzální kabel, ale specializované řešení pro extrémní podmínky. Následující čtyři sektory jsou na něm nejvíce závislé a kladou nejpřísnější požadavky na výkon.

Nová energetická vozidla a bateriové systémy

U elektrických vozidel často překračuje vnitřní prostředí systému řízení baterie (BMS) a motorového prostoru 150 °C při vystavení korozivním médiím, jako je olej, brzdová kapalina a elektrolyt. Odolnost proti oleji, palivu a širokému teplotnímu rozsahu teflonového drátu umožňuje splnit požadavky na životnost vozidla více než 20 let .

Lékařské a laboratorní vybavení

Teflonový materiál je biokompatibilní a vydrží opakované sterilizační cykly v autoklávu. Ve vnitřní elektroinstalaci chirurgických nástrojů, diagnostických zařízení a laboratorních analyzátorů udržuje teflonový drát integritu izolace po vícenásobných sterilizacích, čímž zabraňuje prostojům zařízení nebo bezpečnostním rizikům způsobeným selháním izolace.

Letecký a kosmický průmysl a vysokofrekvenční komunikace

Letecké vybavení je extrémně citlivé na hmotnost. Ultra vysoká dielektrická pevnost teflonu umožňuje snížit tloušťku izolace na 1/3 až 1/2 tradiční materiály, což výrazně snižuje hmotnost svazku při ekvivalentním jmenovitém napětí. Mezitím jeho nízká dielektrická konstanta a nízký ztrátový faktor z něj činí ideální izolační materiál pro vysokofrekvenční (RF) komunikační kabely.

Zařízení na výrobu polovodičů

Vnitřní kabeláž robotických ramen, topných platforem a vakuových komor v zařízení na zpracování polovodičových plátků vyžaduje kabely k dosažení milionů ohybových cyklů při teplotách mezi 200 °C and 260°C . PFA drát se svou houževnatostí za vysokých teplot a odolností proti opotřebení se stal standardní konfigurací pro pohyblivou kabeláž v této oblasti.

Jak vybrat správný teflonový drát pro váš projekt

Výběr teflonového drátu vyžaduje komplexní hodnocení ve čtyřech dimenzích: teplota, chemické prostředí, frekvence mechanického pohybu a elektrický výkon. Následující rozhodovací rámec pomáhá inženýrům rychle zúžit možnosti:

1. Je-li provozní teplota ≤ 200 °C s častým ohýbáním, upřednostněte FEP Wire ;
2. Pokud je provozní teplota ≤ 260 °C se statickým nebo nízkofrekvenčním pohybujícím se vedením, vyberte PTFE drát ;
3. Pokud je provozní teplota ≤ 260 °C s vysokofrekvenčně se pohybujícími částmi, zvolte PFA Wire ;
4. Pokud kabely potřebují dlouhodobé ponoření do chemických kapalin, vylučte struktury obalené páskou PTFE a upřednostněte extrudované typy FEP nebo PFA.

Kromě toho všechny teflonové dráty vykazují extrémně nízké rychlosti odplynění v rámci jmenovitých teplotních rozsahů; k rozkladu materiálu a uvolňování stopových plynů dochází pouze při překročení teplot 400 °C . Proto za normálních provozních podmínek nepředstavuje teflonový drát žádné obavy z těkavé kontaminace.

Skladování a dlouhodobá spolehlivost Teflonový drát

Teflonový materiál sám o sobě neoxiduje, nekřehne ani nedegraduje pod UV zářením, takže nabízí téměř neomezenou dobu skladování za standardních skladových podmínek. Naměřené údaje ukazují, že správně uložený teflonový drát si po něm zachovává kompletní elektrický a mechanický výkon 30 až 50 let . Tato charakteristika výrazně snižuje tlak na obrat zásob náhradních dílů, zejména pro průmyslová odvětví s dlouhými cykly údržby, jako je letectví a jaderná energetika.
