Správný výběr vysokoteplotního kabelu přímo určuje bezpečnost a životnost vašeho elektrického systému. V prostředí s teplotou přesahující 150 °C se standardní kabely s izolací z PVC rychle zhorší, což povede k selhání izolace během týdnů. Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. vyrábí kabely s teplotní odolnost od -60°C do 1200°C , pokrývající celé spektrum od domácích spotřebičů až po letecké aplikace.
Teplotní hodnocení vs. izolační materiál
Izolační materiál je primárním faktorem určujícím teplotní odolnost kabelu. Níže je uvedeno srovnání běžných vysokoteplotních izolačních materiálů a jejich výkonnostních charakteristik:
| Izolační materiál | Teplotní rozsah | Klíčové aplikace | Flexibilita |
|---|---|---|---|
| Silikonová guma | -60 °C až 180 °C | Průmyslové vytápění, automobilový průmysl | Výborně |

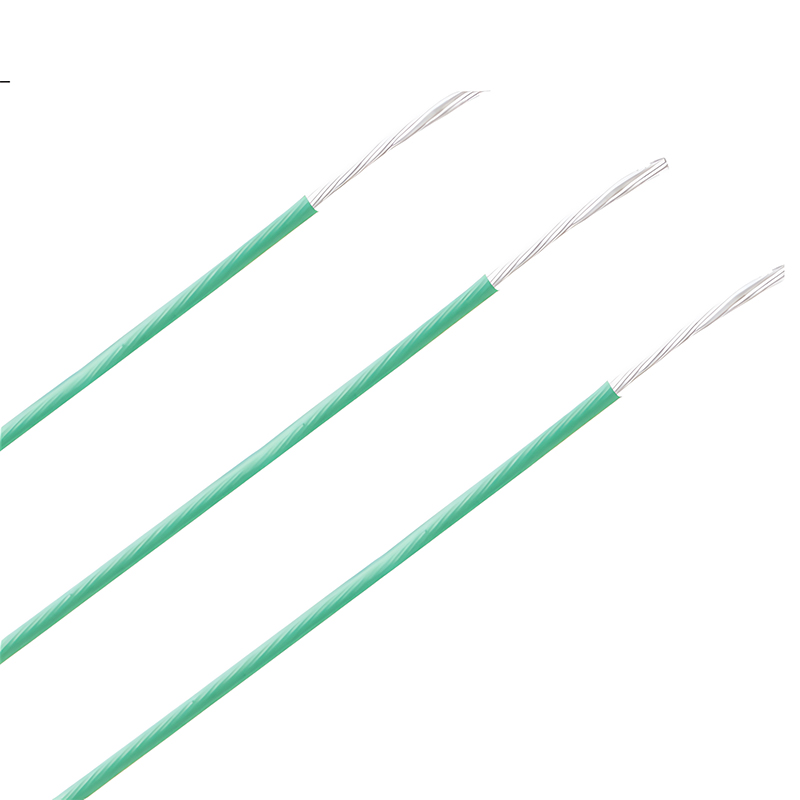

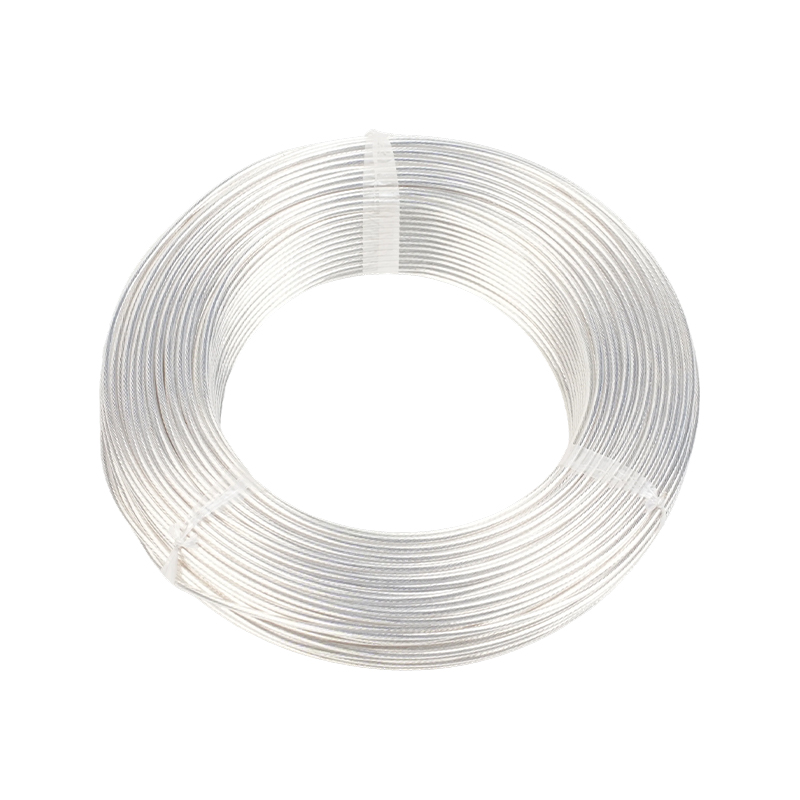

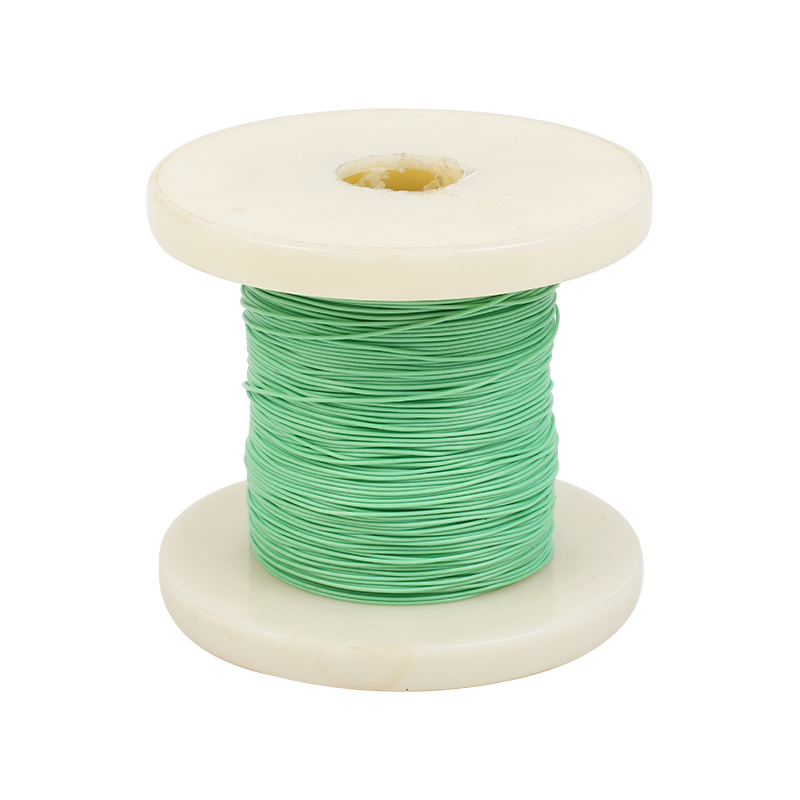

| PTFE (teflon) | -200 °C až 260 °C | Chemické zpracování, letectví a kosmonautika | Dobře |

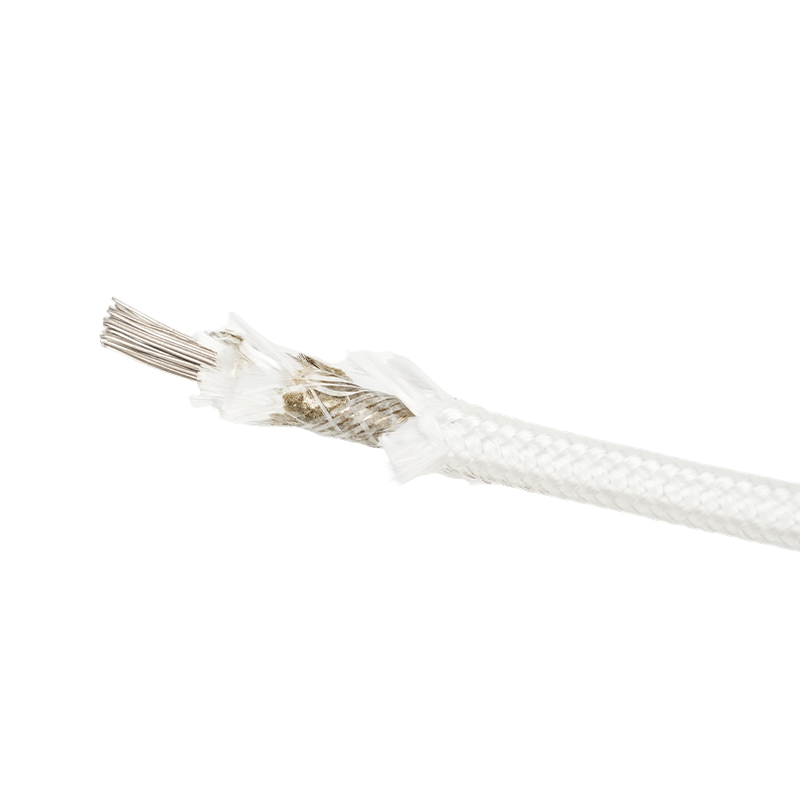

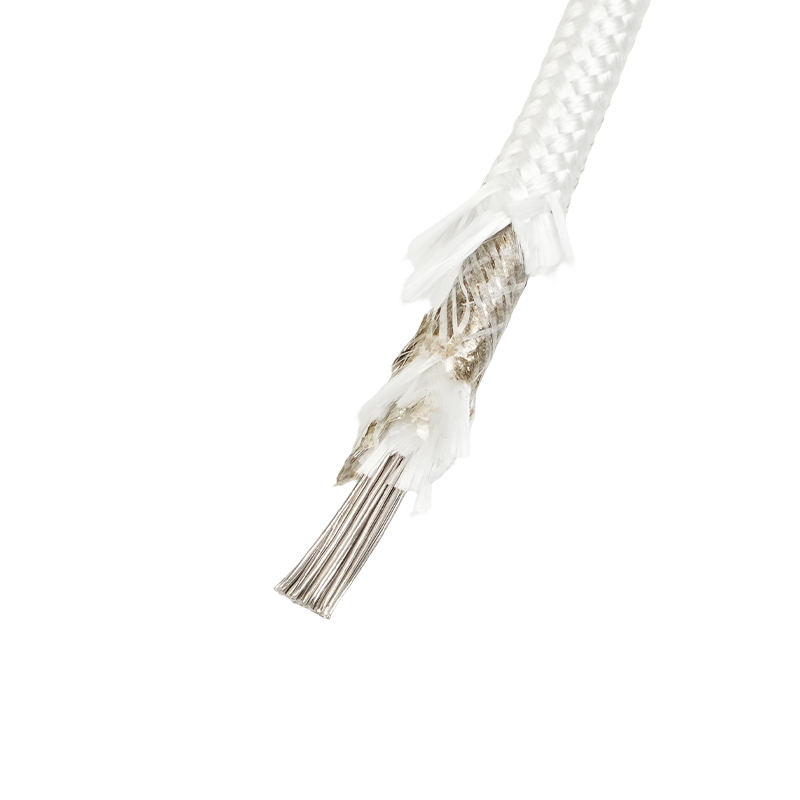

| Slídová páska skleněné vlákno | Až 1000°C | Hutnictví, jaderná energetika | Mírný |
| Keramické vlákno | Až 1200°C | Extrémní tepelné pece | Nízká |

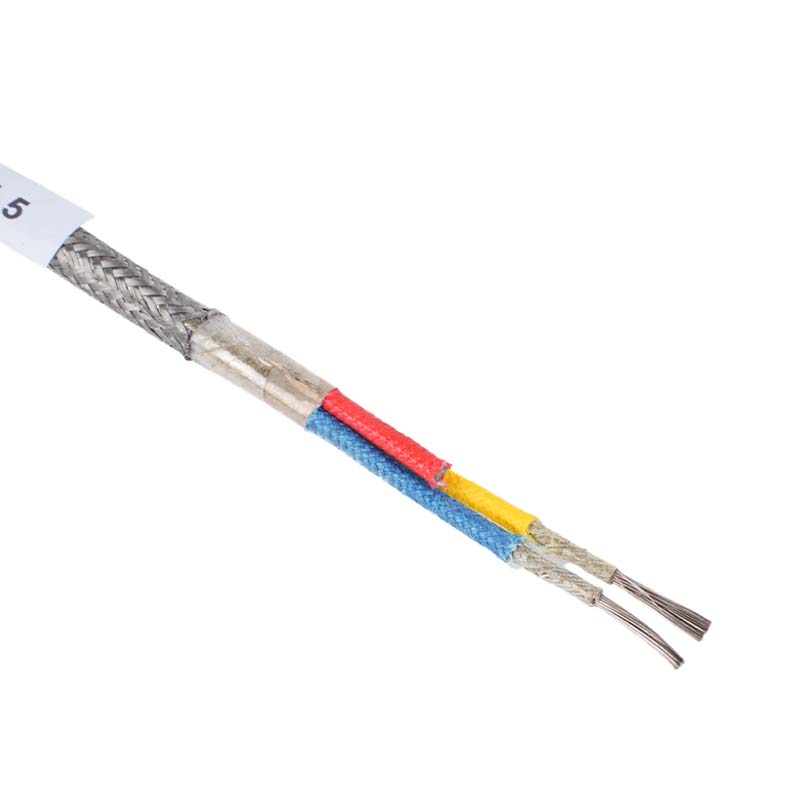

Pro aplikace v metalurgii a chemickém průmyslu, kde teploty dosahují 800 °C až 1000 °C , kabely s opletením ze skelných vláken impregnované vysokoteplotním lakem poskytují potřebnou mechanickou ochranu proti vnějšímu opotřebení a korozi při zachování elektrické integrity.
Normy výkonu průmyslových flexibilních kabelů

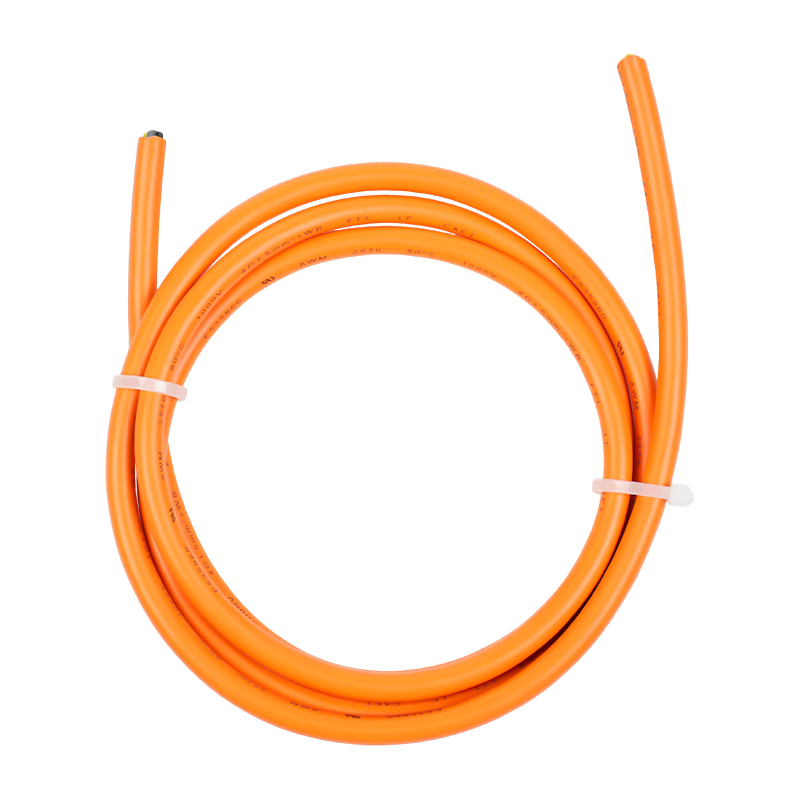

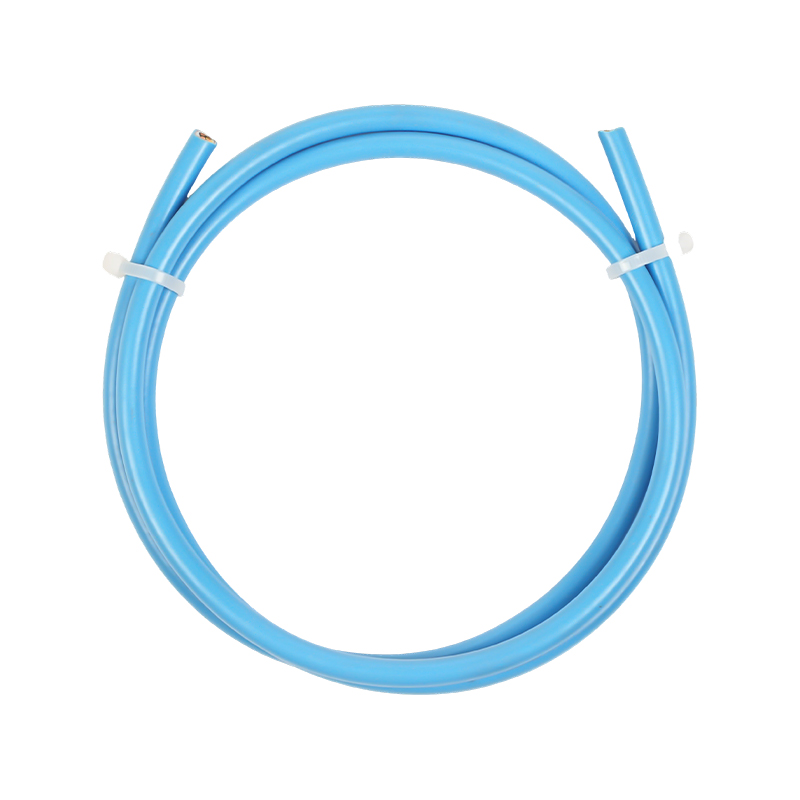

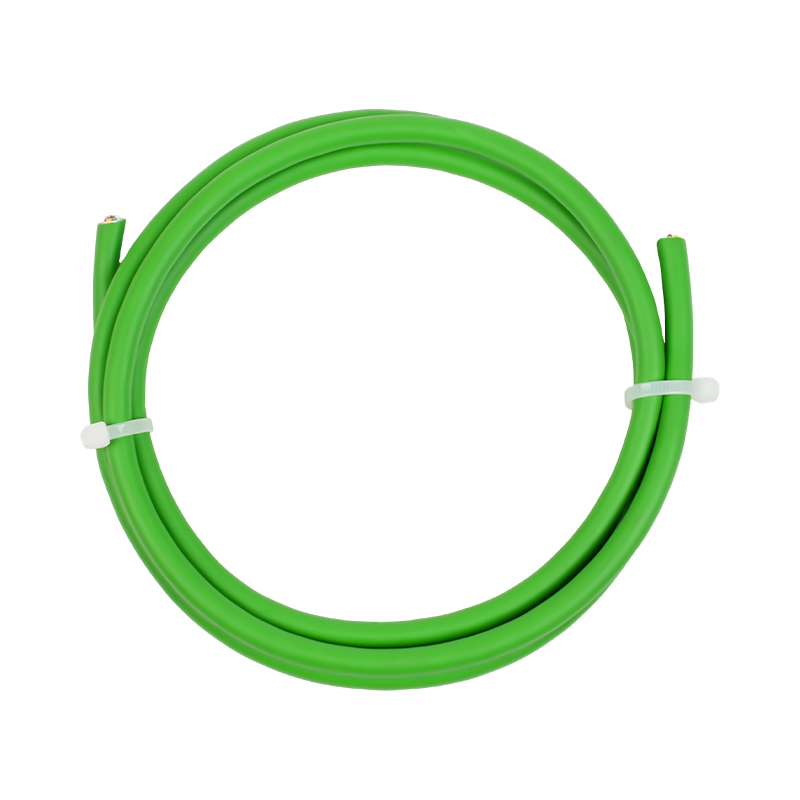

Průmyslové flexibilní kabely musí bez poruchy vydržet více než 1 000 000 cyklů vratného ohýbání. Toto je měřítko, které odděluje spolehlivé průmyslové kabely od standardních konstrukcí. V automatizovaných výrobních prostředích dochází u kabelů v systémech vlečných řetězů a robotických ramen k neustálému ohýbání, kroucení a vibracím, které rychle degradují konvenční konstrukce.
Kritické metriky výkonu

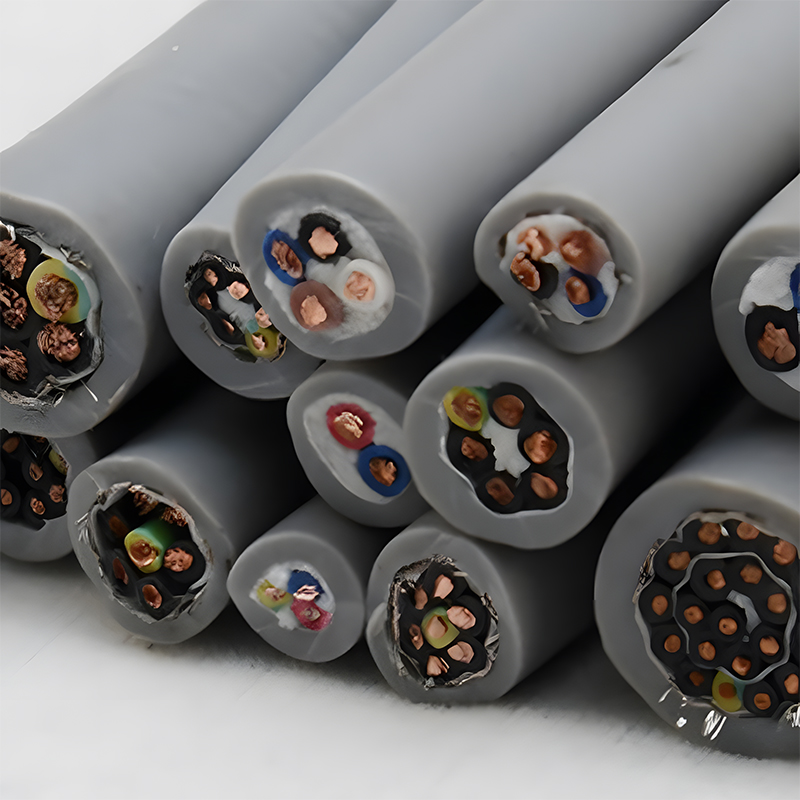

Při hodnocení průmyslových flexibilních kabelů pro obráběcí stroje, logistická zařízení nebo robotické systémy ověřte následující specifikace:
Hodnocení cyklu ohybu: Minimálně 1 000 000 cyklů při specifikovaném poloměru ohybu
Odolnost proti kroucení: ±270° na metr pro robotické aplikace
Odolnost proti oděru: Materiál pláště musí projít zkouškou oděru Taber
Odolnost vůči olejům a chemikáliím: kritická pro prostředí obráběcích strojů
Rozsah teplot: -40 °C až 105 °C pro standardní průmyslová prostředí

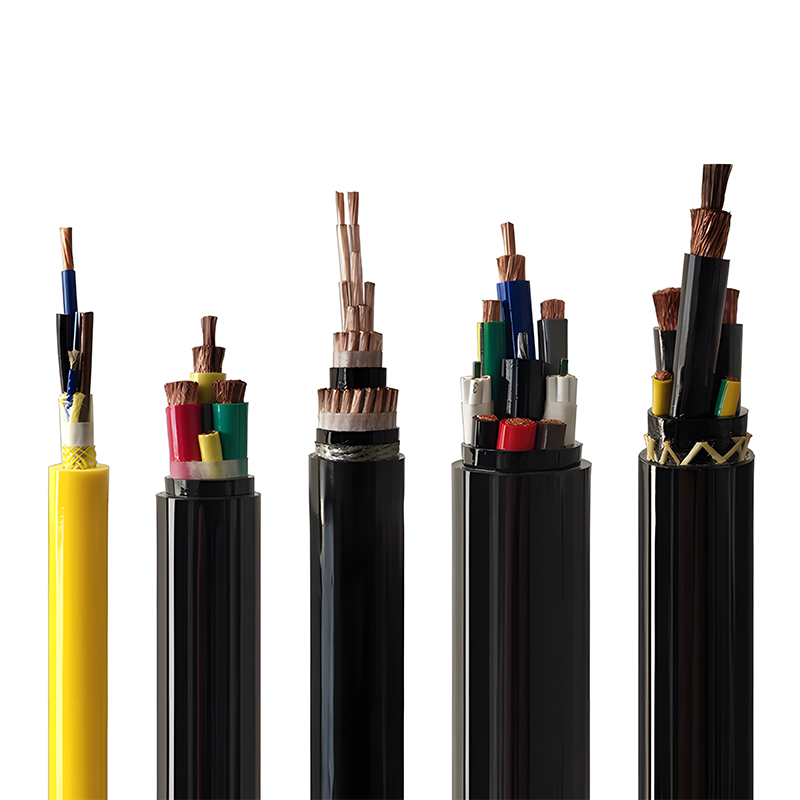

Lana navijáků používaná ve velkých stavebních strojích vyžadují další úvahy o pevnosti v tahu. Splétání vodiče a směs pláště musí být optimalizovány pro častý pohyb při zatížení, kdy se mechanické napětí soustřeďuje v místech ohybu.
Požadavky na kabely pro obnovitelnou energii
Obnovitelné energetické kabely vyžadují minimální životnost 25 let ve venkovním prostředí. Větrná energie, solární fotovoltaické systémy a systémy pro ukládání energie z baterií fungují v drsných podmínkách, včetně vystavení UV záření, degradace ozónu, teplotních extrémů a koroze solnou mlhou. Standardní kabely v těchto aplikacích předčasně selžou, což způsobí nákladné prostoje a bezpečnostní rizika.
Požadavky specifické pro aplikaci
| Aplikace | Klíčová výzva | Požadovaná funkce |
|---|---|---|
| Větrná energie | Nepřetržité kroucení a vibrace | provedení odolné proti kroucení, ±180°/m |
| Solární FV | Vystavení UV záření, denní tepelné cykly | XLPE plášť odolný vůči UV záření |

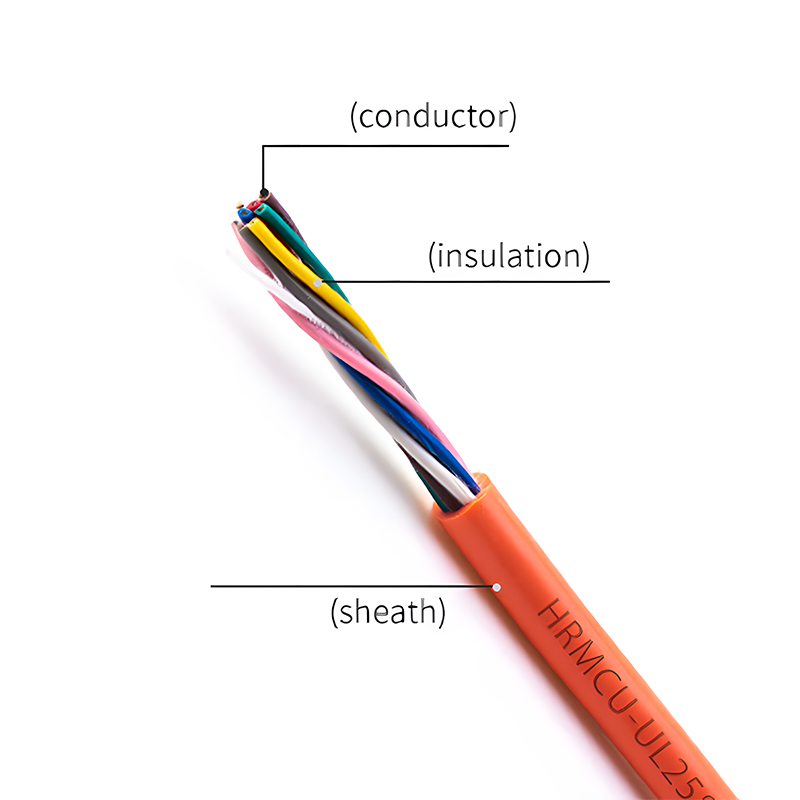

| Skladování energie | Vysokorychlostní cykly nabíjení/vybíjení | Nízká resistance, vysoká proudová stabilita |

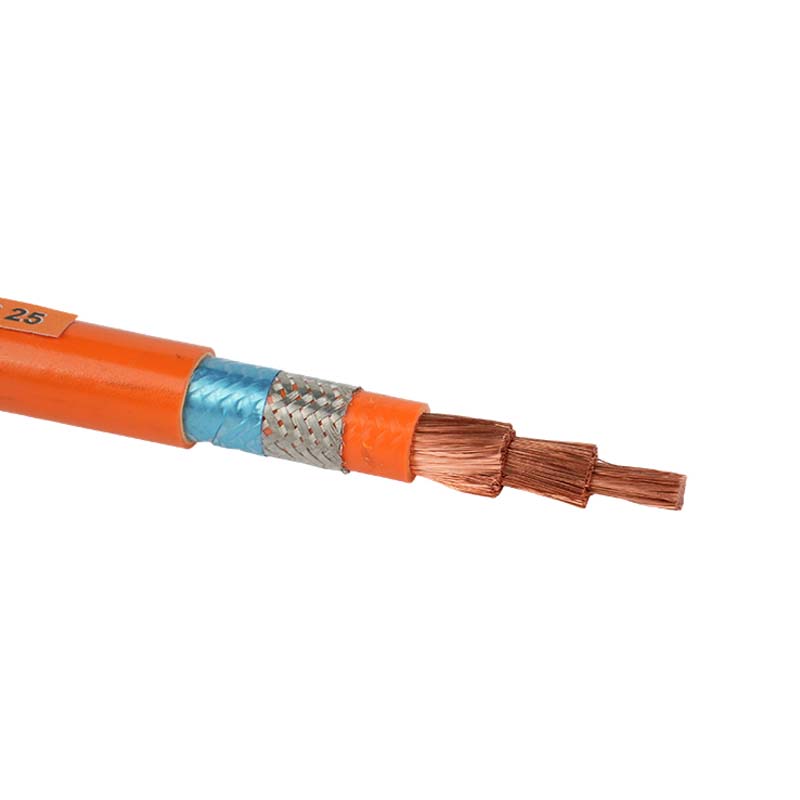

U fotovoltaických systémů musí kabely vyhovovat TÜV 2 PfG 1169/08.2007 normy, které vyžadují odolnost vůči 15 000 hodinám testování vystavení UV záření. Materiály izolace a pláště musí také vykazovat chemickou odolnost vůči venkovním kyselinám, zásadám a solným sprejům, aby se zabránilo degradaci během 25leté projektované životnosti systému.

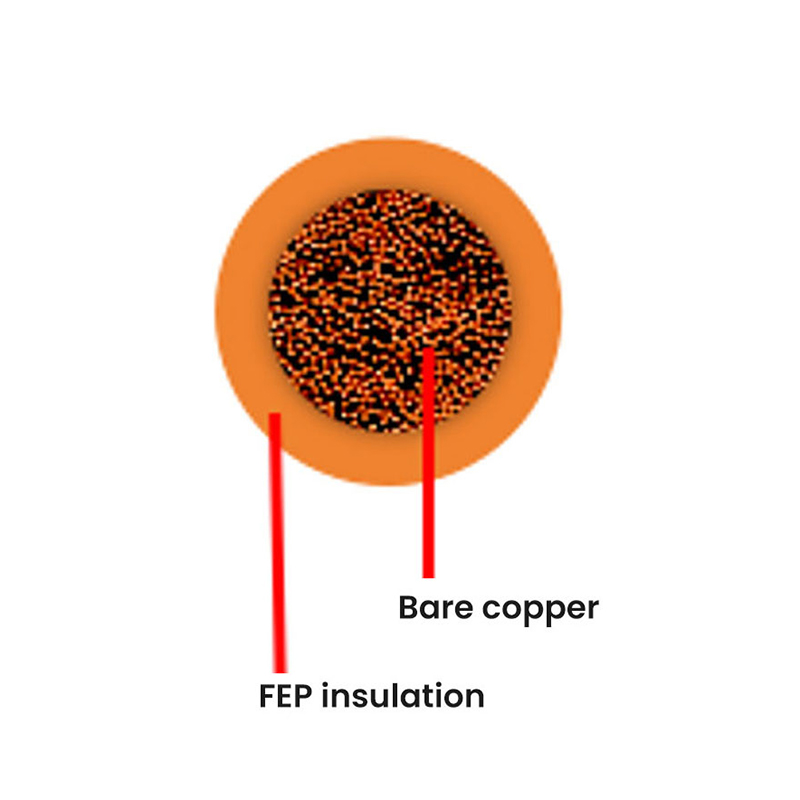

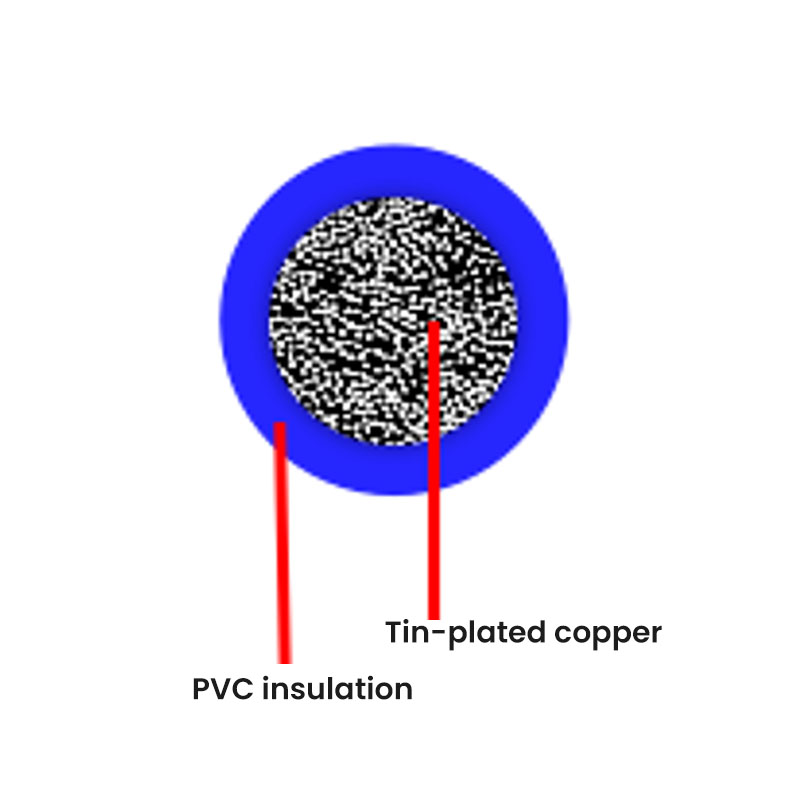

Specifikace automobilového drátu pro nová energetická vozidla

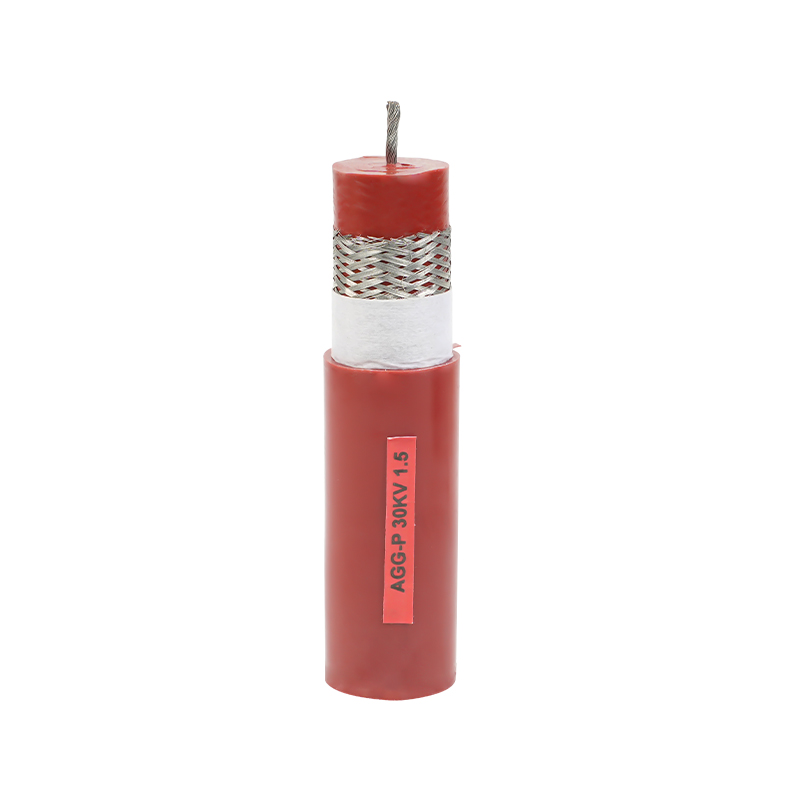

Nové kabely energetických vozidel musí zvládnout napětí v rozsahu od 300 V do 1000 V s nulovou tolerancí proti poruchám. Přechod ze spalování na elektrické pohonné jednotky zásadně změnil požadavky na automobilovou elektroinstalaci. Vysokonapěťový přenos energie mezi bateriemi, motory a nabíjecími systémy vyžaduje izolační systémy s výjimečnou dielektrickou pevností a schopnostmi tepelného managementu.

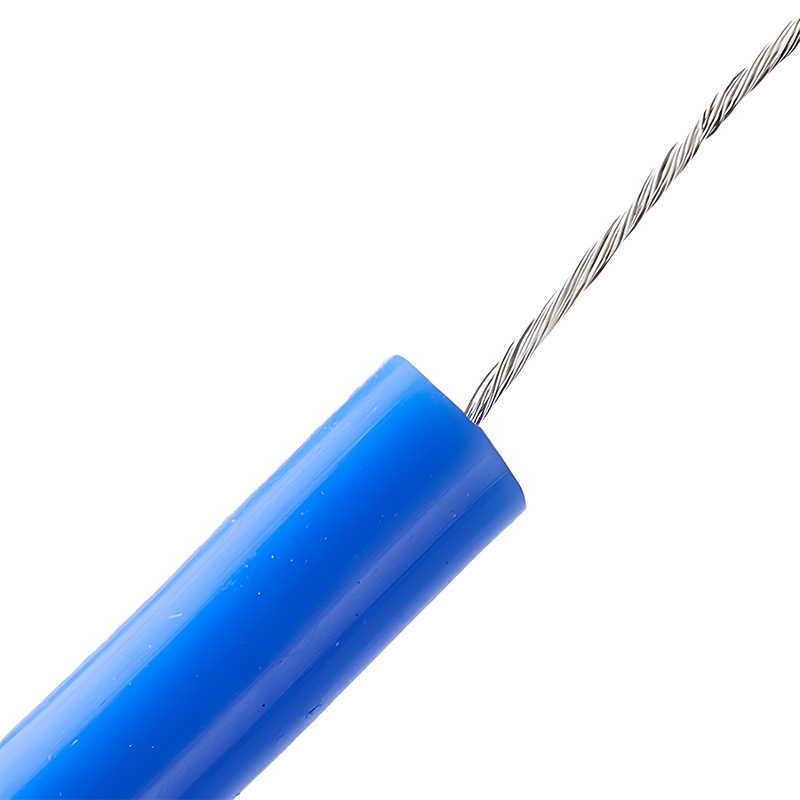

Úvahy o konstrukci vysokonapěťového kabelu
Automobilové vysokonapěťové kabely vyžadují specifická technická řešení:
Tloušťka izolační stěny: Typicky 1,0 mm až 2,5 mm v závislosti na třídě napětí
Odolnost proti částečnému vybití: Musí projít zkouškou částečného vybití 3kV AC
Zpomalovač hoření: Pro bezpečnost cestujících je vyžadována klasifikace UL94 V-0
Redukce hmotnosti: Hliníkové vodiče mohou snížit hmotnost o 40 % oproti mědi
Chemická odolnost: Musí odolat působení elektrolytu baterie, chladicí kapaliny a silniční soli
Signální kabely ve vozidle pro ovládací příkazy a monitorování stavu vyžadují stínění proti elektromagnetickému rušení (EMI) z vysokonapěťového elektrického vedení. Konstrukce krouceného páru s hliníkovou fólií nebo opleteným měděným stíněním zajišťuje integritu signálu v hlučném elektromagnetickém prostředí elektrických vozidel.

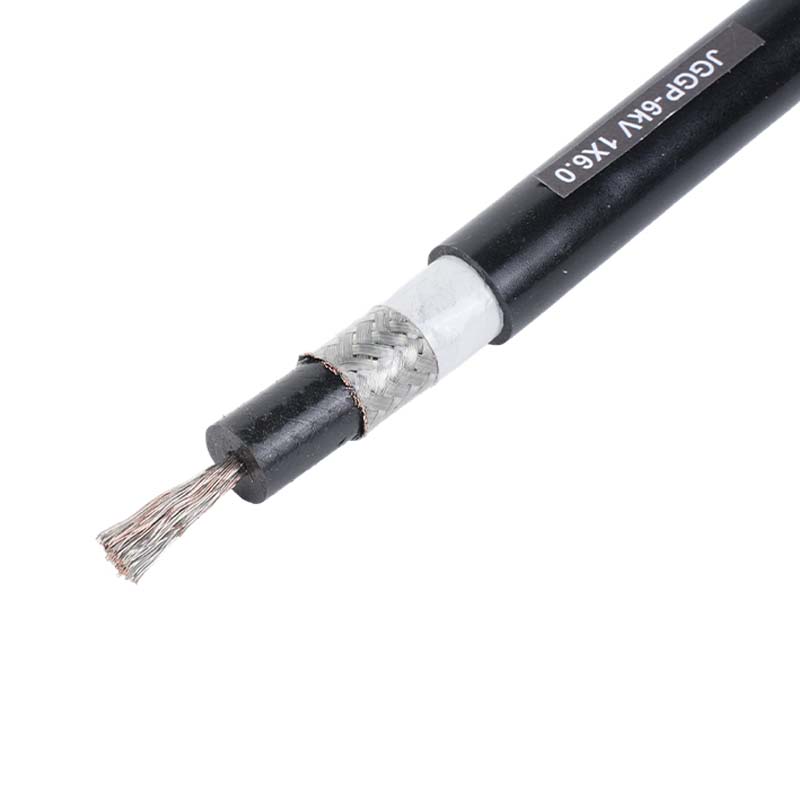

Technické náležitosti přívodního vodiče motoru
Vodiče motoru vyžadují speciální odolnost vůči laku a kompatibilitu s olejem, kterou standardní připojovací vodič nemůže poskytnout. Elektromotory generují teplo, vibrace a jsou vystaveny působení izolačních laků a mazacích olejů, které rychle zhoršují konvenční izolaci vodičů. Vodiče motoru si musí po delším ponoření do laků třídy F (155 °C) nebo třídy H (180 °C) zachovat dielektrickou pevnost.
Testování odolnosti vůči laku
Kvalifikace přívodního vodiče motoru zahrnuje standardizované testování kompatibility laku:
- Vzorky drátu ponořte do standardního laku motoru při 150 °C po dobu 72 hodin
- Proveďte zkoušku dielektrické pevnosti při 3kV AC po dobu 1 minuty
- Změřte izolační odpor před a po ponoření
- Vyhodnoťte mechanické vlastnosti včetně prodloužení a zachování pevnosti v tahu
Silikonová pryž a izolace ze zesíťovaného polyolefinu obvykle vykazují vynikající odolnost vůči laku ve srovnání s PVC nebo standardním polyethylenem, což z nich činí preferovanou volbu pro výrobce motorů, kteří vyžadují Třída F (155 °C) nebo Třída H (180 °C) tepelné hodnocení.
O společnosti Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd.
S více než 30 lety výrobních zkušeností se společnost Jiangsu Silver & Tin Thread Hi-Teplot Wire and Cables Co., Ltd. etablovala jako přední výrobce vysoce výkonných speciálních kabelů v Číně. Společnost působí pod značkou „Yuanzhi“ a slouží kritickým průmyslovým odvětvím včetně letectví, národní obrany, jaderné energetiky, petrochemie, chytré výroby, obnovitelné energie, dopravy a energetické komunikace.
Firemní certifikace a systémy jakosti
Společnost udržuje komplexní systémy managementu kvality a mezinárodní certifikace:
| Certifikace | Rozsah | Význam |
|---|---|---|
| ISO 9001 | Systém managementu kvality | Dodržování mezinárodních standardů kvality |
| IATF 16949 | Řízení kvality automobilů | Kvalifikace dodavatelského řetězce pro automobilový průmysl |
| Řízení kvality vybavení zbraní | Standardy obranného průmyslu | Nejvyšší požadavky na spolehlivost |
| CE / UL / CCC / SGS / RoHS | Bezpečnost produktu a shoda s životním prostředím | Přístup na globální trh a bezpečnost životního prostředí |
Výrobní schopnosti
Společnost provozuje inteligentní výrobní linky s integrovanými systémy řízení ERP. Kompletní laboratorní zařízení a přísné testovací postupy zajišťují dokonalost produktu 100% online kontrola všech výrobků, aby byly zaručeny elektrické a mechanické vlastnosti. Výrobní filozofie se soustředí na „vysoké, sofistikované, speciální a profesionální“ vlastnosti, které podporují špičkové zákazníky po celém světě v různých odvětvích.
Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. pokračuje v podpoře inovací a zároveň se drží filozofie „kvalita, reputace a vývoj“ a poskytuje osvědčená kabelová řešení pro globální partnery napříč odvětvími letectví, obrany, jaderné energetiky a průmyslové automatizace.
Často kladené otázky
1.Jakou maximální teplotu vydrží vaše kabely?
Náš sortiment pokrývá vysokoteplotní kabely -60 °C až 1200 °C . Pro extrémní aplikace do 1200°C používáme izolaci z keramických vláken. Pro běžnější průmyslové aplikace mezi 180 °C a 1000 °C jsou k dispozici konstrukce ze silikonové pryže, PTFE, slídové pásky a opletení ze skleněných vláken v závislosti na konkrétní teplotě a mechanických požadavcích.
2.Jak mohu vybrat správný kabel pro svou vysokoteplotní aplikaci?
Výběr vyžaduje tři klíčové vstupy: maximální provozní teplota, podmínky okolního prostředí (chemická expozice, mechanické namáhání) a jmenovité napětí . Pro teploty pod 180 °C s požadavky na flexibilitu jsou optimální kabely izolované silikonovou pryží. Pro 180°C až 260°C s chemickou expozicí se doporučuje PTFE. Pro aplikace přesahující 500 °C jsou nezbytné slídové nebo keramické vláknité systémy. Obraťte se na náš technický tým s konkrétními aplikačními parametry pro přizpůsobená doporučení.
3. Jaké certifikace nesou vaše automobilové kabely?
Naše automobilové dráty a kabely jsou vyráběny pod IATF 16949 systémy řízení kvality a carry UL, CE, CCC a RoHS certifikací. Toto kompletní portfolio certifikací zajišťuje shodu s automobilovými OEM požadavky na severoamerických, evropských a asijských trzích. Specifické produkty mohou být na vyžádání certifikovány podle dalších norem, jako je LV 112, ISO 6722, nebo specifikace specifické pro zákazníka.
4.Můžete poskytnout vlastní kabelová řešení pro specializované aplikace?
Ano. s 30 let specializovaných zkušeností s výrobou kabelů a produktovou filozofií zaměřenou na "vysoká, sofistikovaná, speciální a profesionální" řešení, běžně vyvíjíme zakázkové konstrukce pro letectví, obranu, jadernou energetiku a pokročilé průmyslové aplikace. Náš inženýrský tým spolupracuje přímo se zákazníky na návrhu kabelů splňujících přesné specifikace pro teplotu, napětí, chemickou odolnost, mechanickou životnost a elektromagnetickou kompatibilitu.
5. Jaká opatření kontroly kvality zajišťují spolehlivost produktu?
Realizujeme 100% online kontrola napříč všemi výrobními linkami s podporou kompletních laboratorních zařízení pro destruktivní i nedestruktivní testování. Náš systém řízení integrovaný do ERP sleduje každou výrobní dávku od příjmu surovin až po konečnou kontrolu. Dodatečné zajištění kvality zahrnuje: testování odporu vodičů, ověření dielektrické pevnosti (3 kV AC, 1 minuta), měření izolačního odporu, kontrolu rozměrové přesnosti a ověření mechanických vlastností. Pro obranné a letecké aplikace jsou plně podporovány další požadavky na sledovatelnost a dokumentaci.
6.Jaká je typická dodací lhůta pro standardní produkty?
Standardní vysokoteplotní kabely a vodiče motoru se obvykle dodávají uvnitř 2 až 4 týdny od potvrzení objednávky v závislosti na objemu objednávky a aktuálním výrobním programu. Mohou vyžadovat průmyslové flexibilní kabely a kabely pro obnovitelné zdroje energie 3 až 6 týdnů z důvodu složitějších stavebních požadavků. Zakázková řešení vyžadují technickou kontrolu a obvykle se pohybují od 6 až 12 týdnů v závislosti na dostupnosti materiálu a požadavcích na testování. Doporučujeme kontaktovat náš prodejní tým pro potvrzení aktuální dodací lhůty.
